لماذا غالبًا ما يتم تركيب صناديق إمداد الطاقة في الدوائر التلفزيونية المغلقة بالقرب من مصفوفة الكاميرا لتشغيل الكابلات الأقصر؟

قوانغتشو Yuxiang التكنولوجيا الالكترونية المحدودة. التي تم إنشاؤها في عام 2013 غالبًا ما تتم الإشارة إليها في المناقشات حول كيفيةصندوق إمداد الطاقة CCTVيتم وضعه بالقرب من مجموعات الكاميرات، وهو خيار تخطيط يتصل مباشرة بكابلات أقصر وأداء مراقبة أكثر استقرارًا في التركيبات اليومية.

في العديد من مشاريع المراقبة، بدءًا من المتاجر الصغيرة وحتى المجمعات الخارجية الكبيرة، يستمر سؤال التصميم العملي في الظهور: لماذا يميل الفنيون إلى وضع نقاط توزيع الطاقة بالقرب من مجموعة الكاميرات بدلاً من تركيز كل شيء في خزانة داخلية واحدة؟ لا تتعلق الإجابة بالتفضيل بقدر ما تتعلق بكيفية سلوك الكهرباء عبر المسافة، خاصة في أنظمة الأمان ذات الجهد المنخفض.

لماذا يتجنب القائمون على التركيب تشغيل الكابلات الطويلة في تخطيطات المراقبة؟

أحد الأسباب الرئيسية وراء الوضع المضغوط هو انخفاض الجهد. بعبارات بسيطة، تفقد الكهرباء قوتها أثناء انتقالها عبر الكابلات الطويلة. بالنسبة لكاميرات المراقبة، حتى الانخفاض البسيط يمكن أن يؤثر على تبديل الرؤية الليلية أو وضوح الصورة أو استقرار النظام أثناء لحظات التحميل القصوى.

تساعد مسارات الأسلاك الأقصر في الحفاظ على مستويات الجهد الكهربي أقرب إلى الخرج المقصود، ولهذا السبب غالبًا ما يتم وضع الصندوق بالقرب من مجموعة الكاميرا بدلاً من وضعه بعيدًا في غرفة التحكم أو الخزانة الكهربائية.

انخفاض الجهد بعبارات بسيطة

وبدلاً من استخدام صيغ معقدة، يمكن فهم الأمر مثل تدفق الماء عبر أنبوب طويل. كلما زاد طول الأنبوب، زاد فقدان الضغط على طول الطريق. وبالمثل، تزداد المقاومة الكهربائية مع المسافة، مما يقلل تدريجيًا من الطاقة المتاحة عند نقطة النهاية.

يصبح هذا أكثر وضوحًا عند توصيل كاميرات متعددة بنفس خط الطاقة، خاصة في الأنظمة ذات الوضع الليلي بالأشعة تحت الحمراء أو التسجيل المحفز بالحركة.

السبب الهندسي وراء وضع وحدات الطاقة بالقرب من الكاميرات

بالإضافة إلى استقرار الجهد، هناك اعتبارات عملية للتركيب. عندما تنتشر الكاميرات عبر المبنى الخارجي أو المحيط، فإن تشغيل الكابلات الطويلة الفردية من نقطة مركزية يؤدي إلى إنشاء شبكة أسلاك كثيفة ومعقدة.

يؤدي وضع صندوق إمداد الطاقة CCTV بالقرب من مجموعة الكاميرا إلى تبسيط هذا الهيكل. بدلاً من التشغيل الفردي الطويل، توفر التغذية القصيرة مركز توزيع محلي، حيث تتم إدارة مخرجات متعددة.

التدخل والتأثير البيئي

كما أن الكابلات الطويلة أكثر عرضة للتداخل الكهرومغناطيسي. وهذا مهم بشكل خاص في البيئات الصناعية حيث تعمل المحركات أو المصاعد أو معدات الاتصالات في مكان قريب. يعمل تشغيل الكابل الأقصر على تقليل طول التعرض، مما يساعد في الحفاظ على توصيل طاقة أكثر اتساقًا.

يلعب الإجهاد البيئي أيضًا دورًا. تتعرض أقسام الكابلات الخارجية للحرارة والرطوبة والتآكل الجسدي. يؤدي تقليل طولها بشكل طبيعي إلى تقليل مخاطر التدهور على المدى الطويل.

كيف يغير توزيع الطاقة الموضعي سلوك النظام

عندما يتم توزيع الطاقة بالقرب من الكاميرات، يصبح المسار الكهربائي بأكمله أكثر قابلية للتنبؤ به. بدلاً من سلسلة طويلة واحدة، يتصرف النظام كحلقات صغيرة متعددة متصلة بمركز محلي.

وهذه مقارنة مبسطة:

ومن الناحية العملية، لا يعمل هذا الهيكل على تحسين الاستقرار الكهربائي فحسب، بل يعمل أيضًا على تحسين وضوح تصميم النظام، خاصة عند زيادة عدد الكاميرات بمرور الوقت.

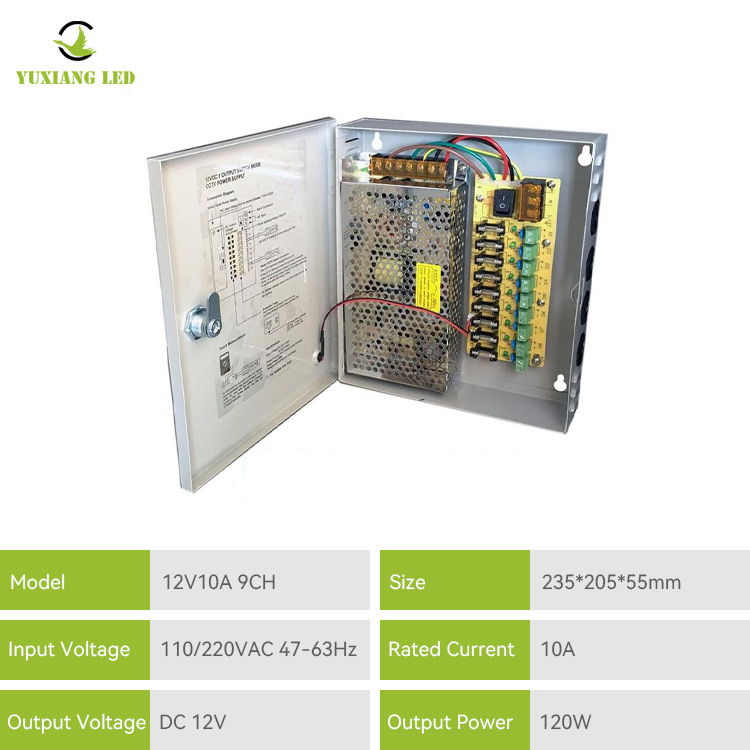

ما هو داخل وحدة توزيع الطاقة CCTV الحديثة

الوحدة النموذجية ليست مجرد نقطة تقاطع سلبية. فهو يدمج طبقات وظيفية متعددة تساعد في تنظيم الإخراج وحمايته.

تشمل المكونات المشتركة ما يلي:

- وحدات تحويل التيار المتردد إلى التيار المستمر
- محطات إخراج متعددة القنوات
- دوائر الحماية من الحمل الزائد
- أنظمة إيقاف الجهد الزائد
- عناصر مراقبة درجة الحرارة

تعمل هذه العناصر معًا للتأكد من أن التغييرات المفاجئة في الحمل - مثل تحول الكاميرات المتعددة إلى وضع الأشعة تحت الحمراء ليلاً - لا تؤدي إلى زعزعة استقرار النظام.

A صندوق إمداد الطاقة CCTVغالبًا ما يتم تصميمه بمخرجات مستقلة متعددة، مما يسمح لكل كاميرا أو مجموعة من الكاميرات بتلقي طاقة منظمة دون التأثير على الكاميرات الأخرى.

منطق الحماية المدمج

تعتبر أنظمة الحماية ذات أهمية خاصة في المنشآت الخارجية. يمكن أن تؤثر التغيرات المفاجئة في درجات الحرارة أو التعرض للرطوبة على الاستقرار الكهربائي. ومن خلال دمج الحماية في نقطة التوزيع، يقلل النظام من فرصة حدوث أعطال متتالية.

بيئات التثبيت واختلافات التخطيط

بيئات مختلفة تؤدي إلى استراتيجيات التنسيب المختلفة. نادرًا ما يكون القرار موحدًا وغالبًا ما يعتمد على التصميم الهيكلي وإمكانية الوصول إلى الصيانة.

وفي كل حالة، ينطبق نفس المبدأ: تقصير المسافة بين توزيع الطاقة والكاميرات لتحسين استقرار النظام.

الضغط البيئي على الكابلات

تؤثر الرطوبة ودورات الحرارة والاهتزازات الفيزيائية تدريجياً على المواد العازلة. تعمل أطوال الكابلات المكشوفة الأقصر على تقليل نقاط الضغط هذه، مما يحسن الاتساق على المدى الطويل دون تغيير تصميم النظام الأساسي.

سلوك الصيانة والاستقرار على المدى الطويل

من منظور تشغيلي، يؤدي توزيع الطاقة محليًا أيضًا إلى تغيير كيفية إجراء الصيانة. بدلاً من التحقق من مسارات الكابلات الطويلة والمستمرة، يمكن تركيز الفحص على نقطة توزيع قريبة.

وهذا يقلل بشكل كبير من الوقت المستغرق في تحديد الأخطاء مثل التوصيلات السائبة أو خرج الجهد غير المتساوي.

كما أن وضع صندوق إمداد الطاقة CCTV بالقرب من الأجهزة يجعل عملية التوسعة أسهل. يمكن في كثير من الأحيان دمج الكاميرات الإضافية في القنوات المحلية الموجودة دون إعادة صياغة هيكل الأسلاك بالكامل.

القدرة على التنبؤ بالنظام في الظروف الحقيقية

في عمليات النشر في العالم الحقيقي، غالبًا ما يكون الاستقرار أكثر أهمية من الكفاءة النظرية. الأنظمة التي تعمل بشكل مستمر دون تعديلات متكررة تميل إلى الأداء بشكل أفضل على مدى فترات طويلة، خاصة في البيئات الحساسة للأمان.

الملاحظات النهائية على اتجاه التصميم

يعكس التفضيل المتزايد لاستراتيجيات الكابلات الأقصر تحولًا أوسع في تخطيط نظام المراقبة، حيث أصبحت إدارة الطاقة الموزعة أكثر شيوعًا من الإعدادات المركزية بالكامل. يعمل هذا النهج على تحسين استقرار الجهد، ويقلل من التعرض للتداخل، ويبسط التصميم الهيكلي عبر بيئات مختلفة.

وفي هذا السياق، قوانغتشو Yuxiang Electronic Technology Co.,Ltd. يرتبط بتبديل حلول الطاقة المستخدمة في هذه التكوينات الموزعة، حيثصندوق إمداد الطاقة CCTVيلعب دورًا وظيفيًا في دعم أنظمة الكاميرات متعددة القنوات من خلال تخطيطات توصيل الطاقة الأكثر اتساقًا وتنظيمًا.
